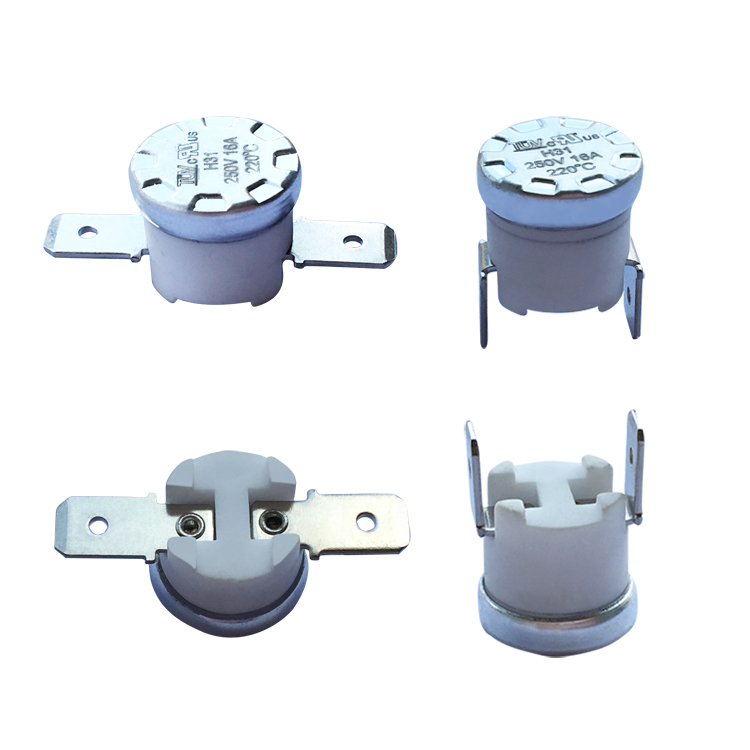

KSD301热保护器
(1) 饮水机、电热水壶、三明治烤面包机、洗碗机、干燥机、消毒柜、微波炉、电热咖啡壶、电煮锅、冰箱、空调、过胶机等电热器具。
(2) 办公设备
(3) 汽车座位加热器、汽车防冻器
KSD301突跳式温控器工作原理:
KSD301系列温控开关品是一种用双金属片作为感温组件的温控器,电器正常工作时,双金属片处于自由状态,触点处于闭合/断开状态,当温度达到动作温度时,双金属片受热产生内应力而迅速动作,打开/闭合触点,切断/接通电路,从而起到控温作用。当电器冷却到复位温度时,触点自动闭合/打开,恢复正常工作状态。
KSD301系列温控器技术参数
(1)电气参数:
1)CQC、TUV、UL、CUL AC250V 50~60Hz 5A / 10A / 15A(阻性负载)
2)UL AC125V 50Hz 15A(阻性负载)
(2)动作温度范围:0-300℃(任选),温度精度:±2 ±3 ±5 ±10℃
(3)回复与动作温度差:8~100℃(任选)
(4)接线方式:插端子250#(弯0~90°可选);插端子187#(弯0~90°可选,厚度0.5、0.8mm可选)
(5)使用寿命:≥ 100,000次
(6)电气强度:AC 50Hz 1800V历时1min,带电金属部件与非带电金属部件之间无闪烁,无击穿
(7)接触电阻:≤50mΩ
(8)绝缘电阻:≥100MΩ
(9)接点形式:常闭型:温度上升,触点断开,温度下降,触点接通;
常开型:温度上升,触点接通,温度下降,触点断开
(10)外壳防护等级:IP00

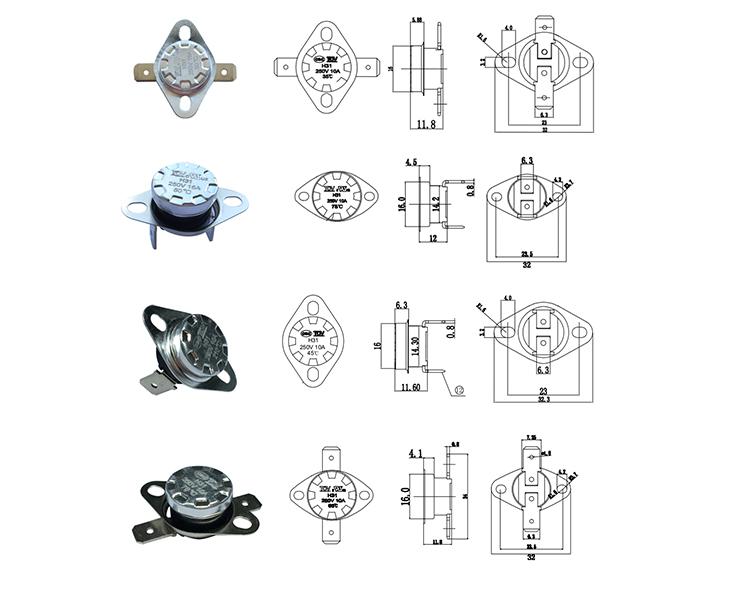

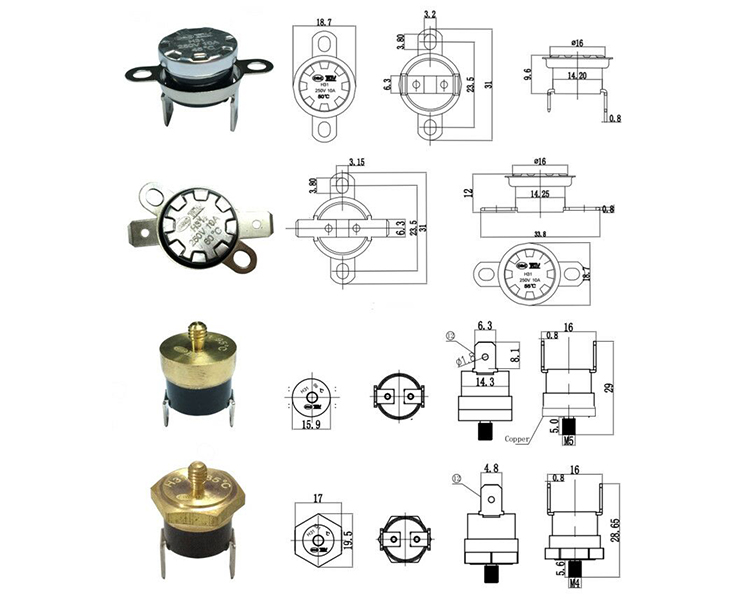

KSD301系列温控开关安装方式:安装普通活动环,安装小圆活动环,安装平板活动环,带安装孔普通大铝盖,带安装孔加长铝盖。
KSD301系列温度开关竞争优势
(1)性能稳定(2)精度高(3)体积小、量轻(4)可靠
(1)接地方式:通过温控器金属外盖与设备接地金性高、寿命长(5)对无线电干忧小(6)不拉弧
KSD301系列温控器注意事项属部件相连。
(2)采用接触感温式安装时,应使金属盖面贴紧被控器具的安装面,为确保感温效果,应在 感温表面涂上导热硅脂或其它性能类似的导热介质。
(3)安装时不可把盖面顶部压塌、松动或变形,以免影响性能。
(4)不能让液体渗入控温器内部,不得使外壳出现裂纹,不得随意改变外接端子的形状。
(5)产品在不大于5A电流的电路中使用,应选择铜芯截面为0. 5-1㎜2导线连接;不大于10A电流的电路中使用,应选择铜芯截面为0.75-1.5㎜2导线连接。
(6)产品应在相对湿度小于90%,环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的仓库中存放。
(7)使用过程不能折弯接线端子,否则将影响电气连接的可靠性
KSD301的标准动作和复位温度表
1.1动作温度和复位温度可根据客人的要求定制。
2.1以下为自动复位产品标准动作和复位温度对照表,手动复位无复位温度。
动作温度 |
复位温度 |
动作温度 |
复位温度 |
动作温度 |
复位温度 |
-20℃+-5℃ |
5℃+-5℃ |
95℃+-5℃ |
80℃+-5℃ |
205℃+-5℃ |
175℃+-10℃ |
-15℃+-5℃ |
5℃+-5℃ |
100℃+-5℃ |
80℃+-10℃ |
210℃+-5℃ |
180℃+-10℃ |
-10℃+-5℃ |
5℃+-5℃ |
105℃+-5℃ |
85℃+-10℃ |
215℃+-5℃ |
185℃+-10℃ |
0℃+-5℃ |
-10℃+-5℃ |
110℃+-5℃ |
90℃+-10℃ |
220℃+-5℃ |
190℃+-10℃ |
5℃+-5C |
-5℃+-5℃ |
115℃+-5℃ |
95℃+-10℃ |
225℃+-5℃ |
195℃+-10℃ |
10℃+-5℃ |
0℃+-5℃ |
120℃+-5℃ |
100℃+-10℃ |
230℃+-5℃ |
200℃+-10℃ |
15℃+-5℃ |
5℃+-5℃ |
125℃+-5℃ |
105℃+-10℃ |
235℃+-5℃ |
205℃+-10℃ |
20℃+-5℃ |
5℃+-5℃ |
130℃+-5℃ |
110℃+-10℃ |
240℃+-5℃ |
210℃+-10℃ |
25℃+-5℃ |
10℃+-5℃ |
135℃+-5℃ |
115℃+-10℃ |
245℃+-5℃ |
215℃+-10℃ |
30℃+-5℃ |
15℃+-5℃ |
140℃+-5℃ |
120℃+-10℃ |
250℃+-5℃ |
220℃+-10℃ |
35℃+-5℃ |
20℃+-5℃ |
145℃+-5℃ |
125℃+-10℃ |
255℃+-5℃ |
225℃+-10℃ |
40℃+-5℃ |
25℃+-5℃ |
150℃+-5℃ |
130℃+-10℃ |
260℃+-5℃ |
230℃+-10℃ |
45℃+-5℃ |
30℃+-5℃ |
155℃+-5℃ |
130℃+-10℃ |
265℃+-5℃ |
235℃+-10℃ |
50℃+-5℃ |
35℃+-5℃ |
160℃+-5℃ |
135℃+-10℃ |
270℃+-5℃ |
240℃+-10℃ |
55℃+-5℃ |
40℃+-5℃ |
165℃+-5℃ |
140℃+-10℃ |
275℃+-5℃ |
245℃+-10℃ |
60℃+-5℃ |
45℃+-5℃ |
170℃+-5℃ |
145℃+-10℃ |
280℃+-5℃ |
250℃+-10℃ |
65℃+-5℃ |
50℃+-5℃ |
175℃+-5℃ |
150℃+-10℃ |
285℃+-5℃ |
255℃+-10℃ |
70℃+-5℃ |
55℃+-5℃ |
180℃+-5℃ |
155℃+-10℃ |
290℃+-5℃ |
260℃+-10℃ |
75℃+-5℃ |
60℃+-5℃ |
185℃+-5℃ |
155℃+-10℃ |
295℃+-5℃ |
265℃+-10℃ |
80℃+-5℃ |
65℃+-5℃ |
190℃+-5℃ |
160℃+-10℃ |
300℃+-5℃ |
270℃+-10℃ |
85℃+-5℃ |
70℃+-5℃ |
195℃+-5℃ |
165℃+-10℃ |
特殊规格可根据顾客要求制定 |
|
90℃+-5℃ |
75℃+-5℃ |
200℃+-5℃ |
170℃+-10℃ |
KSD301温度开关均通过UL,CQC,TUV及ROHS认证
UL: E487478
TUV: B150592241001 Rev.01
CQC:电木CQC15002129343
陶瓷CQC15002129356
