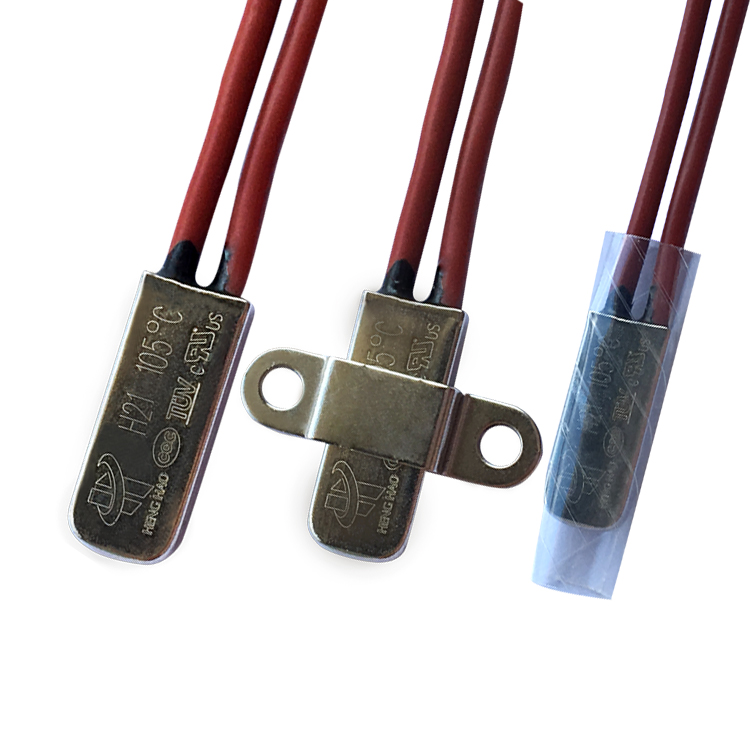

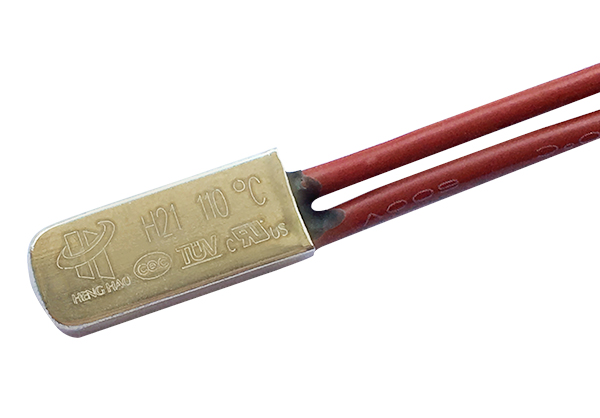

H21铁壳热保护器
(1)体积小，便于安装
(2)速动型双金属片，反应速度快
(3)寿命高达10000次以上
(4)防真空浸漆工艺
(5)可替代SENSATA 17AM 7AM 韩国SEK ST-22等国外产品
H21温度保护器系列工作原理
H21系列产品是一种用双金属片作为感温元件的温控器，电器正常工作时，双金属片处于自由状态，触点处于闭合/断开状态，当温度升高至动作温度值时，双金属元件受热产生内应力而迅速动作，打开/闭合触点,切断/接通电路，从而起到热保护作用。当渐度降到重定温度是触点自动闭合/断开，恢复正常工作状态。
H21过热保护器产品优势
(1)体积小，便于安装
(2)速动型双金属片，反应速度快
(3)寿命高达10000次以上
(4)防真空浸漆工艺
(5)可替代SENSATA 17AM 7AM,韩国SEK ST-22等国外产品
H21热保护器应用范围
H21系列热保护器被广泛应用于家用电器电机及电器设备，如洗衣机电机、空调风扇电机、变压器、镇流器、金卤灯镇流器、充电电池组、分马力电机、交流无刷马达和水泵、电加热器具、直流马达等。
H21温控开关技术参数
(1)触点形式：常开、常闭
(2)触点容量 （10A/120VAC 5A/250VAC;15A/120VAC 10A/250VAC）
(3)常态接触电阻≤50mΩ
(4)绝缘电阻≥100mΩ
(5)温度范围：50~150度
H21热保护器产品尺寸规格表
|
型号 |
尺寸 |
规格参数 |
|
H20 |
18.5*8*4mm |
250V 5A;120V 8A 50-150度 |
|
20*8*4MM |
250V 10A;120V 8A 50-150度 |
|
|
H21 |
18.5*7.5*3.8MM |
250V 5A;120V 15A 50-150度 |
|
20*7.5*3.8MM |
250V 10A;120V 15A 50-150度 |
H21系列温度保护器动作复位对照表
|
代码 |
动作温度 |
复位温度 |
代码 |
动作温度 |
复位温度 |
|
50 |
50+-5℃ |
≥30℃ |
110 |
110+-5℃ |
75+-12℃ |
|
55 |
55+-5℃ |
≥30℃ |
115 |
115+-5℃ |
80+-12℃ |
|
60 |
60+-5℃ |
40±10℃ |
120 |
120+-5℃ |
85+-12℃ |
|
65 |
65+-5℃ |
45±10℃ |
125 |
125+-5℃ |
90+-12℃ |
|
70 |
70+-5℃ |
50±10℃ |
130 |
130+-5℃ |
95+-12℃ |
|
75 |
75+-5℃ |
55±10℃ |
135 |
135+-5℃ |
100+-12℃ |
|
80 |
80+-5℃ |
60±10℃ |
140 |
140+-5℃ |
105+-12℃ |
|
85 |
85+-5℃ |
65±10℃ |
145 |
145+-5℃ |
110+-12℃ |
|
90 |
90+-5℃ |
70±10℃ |
150 |
150+-5℃ |
115+-12℃ |
|
95 |
95+-5℃ |
75±10℃ |
155 |
155+-5℃ |
120+-12℃ |
|
100 |
100+-5℃ |
80±10℃ |
160 |
160+-5℃ |
125+-12℃ |
|
105 |
105+-5℃ |
70+-12℃ |
特殊规格可根据顾客要求制定 |
||
H21温度保护器注意事项
(1)采用接触感温式安装时，应使产品贴紧被控器具的安装面。
(2)安装时不可把塑胶或金属外壳压塌或使其变形，以免影响性能。
(3)金属外壳产品有加绝缘外套的在安装中不可把外加绝缘套去掉不用或压破，避免造成漏电，确保使用安全。
(4)产品在不大于5A电流的电路中使用，应选择铜芯截面为0.4-0.75㎜2导线与之连接。
(5)产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的场所中存放。
H21系列热保护器均通过了UL,TUV,CQC及ROHS认证
UL:E487478
TUV:B160592241002 Rev.01
CQC: CQC16002142880塑壳
CQC:16002142881铁壳
